一、项目背景

某农业灌溉取水口计量安装项目，为了能够准确、及时掌握取用水情况，并得到有效的数据支撑，进一步提升水资源精细化管理，推进取水口取水监测计量体系建设，进一步监测计量覆盖面。

二、现场勘察

根据实际工况，为项目配置合理的产品，并制定项目解决方案。经现场勘察，记录“现场勘察表”，在勘察表的基础上，分析当地的年取水量、平均日照情况及井水供给使用面积等。

结合现场勘察、项目分析和客户需求，本项目配置管箍插入式超声波流量计、HFLD-7000-G智能遥测终端机（太阳能供电）及不锈钢设备保护罩。

三、解决方案

管箍插入式超声波流量计安装时，直管段要求上游10D,下游5D,距泵岀口 >30D  (D为管段外径) ，且确保水流满管。仪表井要求管道左右≥60mm，管道底部≥20mm。

为了确保测量的准确度，安装管箍插入式超声波流量计实时在线测量，将插入式传感器深入到管道内部，直接接触介质测量，无需断管停产安装，此安装方式更加符合项目的实际需求。

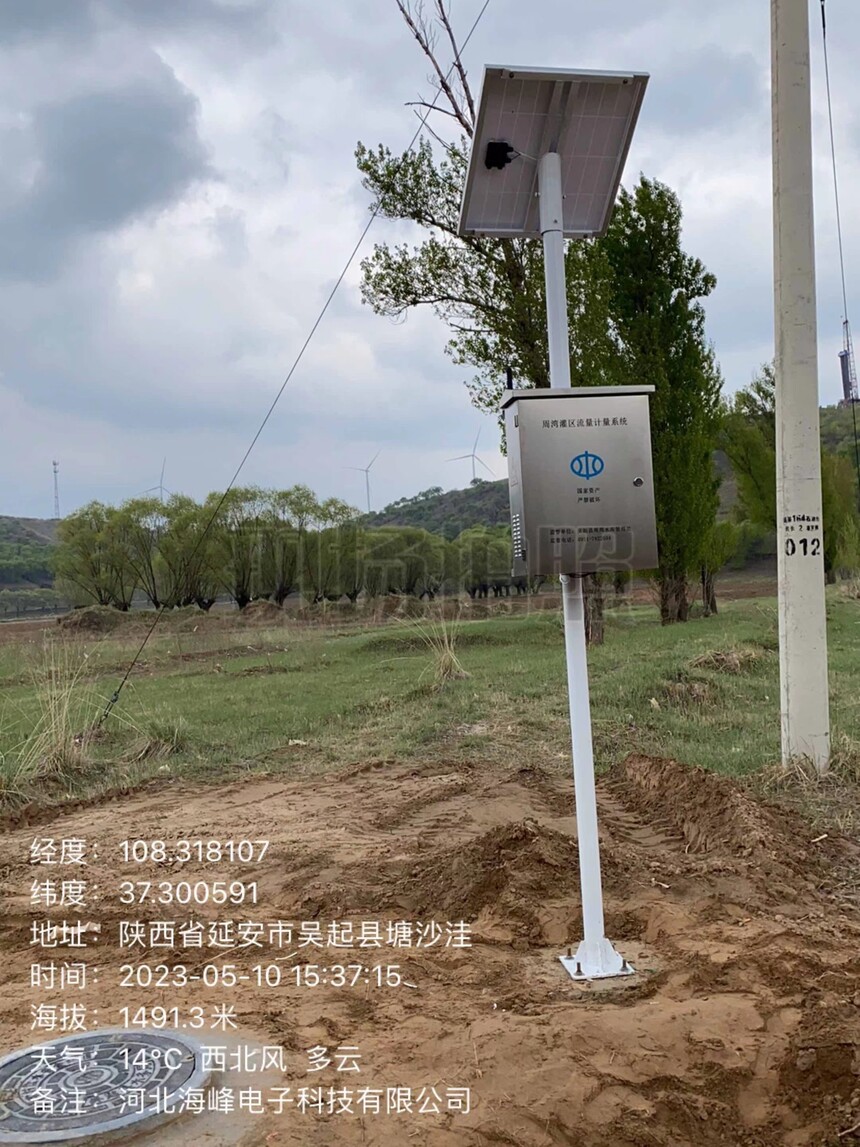

为了满足无线远传实时在线传输，需要安装HFLD-7000-G智能遥测终端机（太阳能供电），将数据及时上传至平台，以便随时查看在线测量数据。由于现场无供电电源，且当地平均日光照满足太阳能供电条件，同时也满足现场工况,可采用太阳能供电方式。

根据项目实际工况，本项目采用不锈钢设备保护罩。相比于其他材质的设备保护罩，不锈钢设备保护罩具有防水、防尘、防腐蚀等特点，适用于各种恶劣的环境，能有效预防被盗、撞击等行为。不锈钢设备保护罩外形美观气，材质上更为坚固，提升设备保护效果，延长设备使用寿命，降低维护成本，这是一款适用于空旷野外环境的配套产品。

四、安装步骤

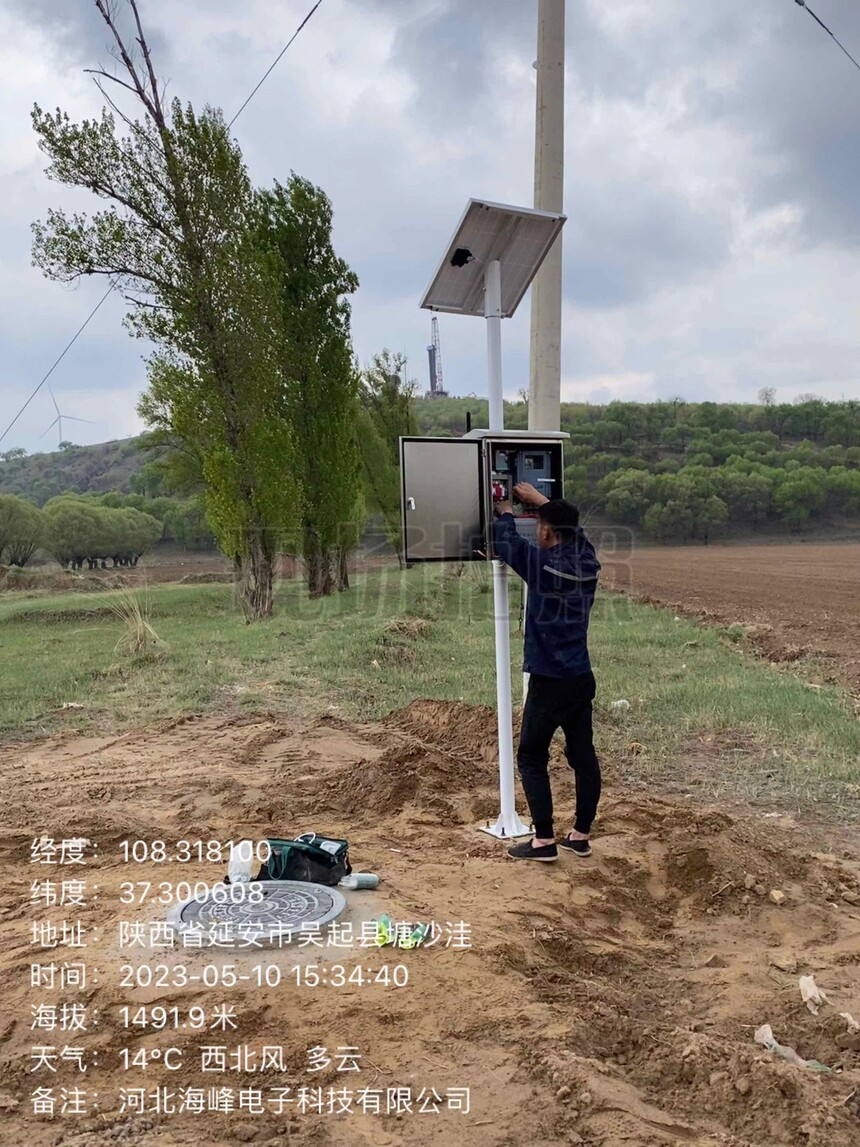

现场勘察—配置产品—立太阳能杆—安装遥测终端箱—安装管箍插入式流量计探头—上传数据验证
