云海峰井电双控智能控制太阳能井房远程遥测终端检测系统(可接受定制)

城市
全国
商品简介
考虑到潜水泵、泵管和监测设备的保护,需在井口上方或井旁加装保护装置,编制单位根据上述情况设计了取水井保护罩防护措施,在井口或井旁位置水泥浇筑1m*1m*0.4m水泥底座并预埋好穿线管,保护罩安装于水泥底座上方,用膨胀螺丝固定.采用SMC模压(非手工糊制)生产,所提供产品不应出现划痕、不饱和等现象,柜体壁厚不小于5毫米。 为方便安装调试及运输,且保证用户后期维修方便,柜体采用双层整体结构设计,且柜体正面或反面设有可拆卸的柜体门。
咨询客服
400-6696-101
进入
收藏
  • 产品说明

2.1.1取水井保护罩

(一)参数要求及外观示意图

    考虑到潜水泵、泵管和监测设备的保护,需在井口上方或井旁加装保护装置,编制单位根据上述情况设计了取水井保护罩防护措施,在井口或井旁位置水泥浇筑1m*1m*0.4m水泥底座并预埋好穿线管,保护罩安装于水泥底座上方,用膨胀螺丝固定。

    保护罩按照《JB/T7770-1995不饱和聚酯树脂玻璃纤维增强模塑料》及《GB/T20641-2014低压成套开关设备和控制设备空壳体的一般要求》进行,采用SMC模压(非手工糊制)生产,所提供产品不应出现划痕、不饱和等现象,柜体壁厚不小于5毫米。且必须达到防雨、阻燃、绝缘、耐老化。在非人为损坏的前提下,柜体确保使用寿命20年以上。


    为方便安装调试及运输,且保证用户后期维修方便,柜体采用双层整体结构设计,且柜体正面或反面设有可拆卸的柜体门。在柜体非开启的情况下可进行水泵开关井操作,柜体应包括八面侧板、一面顶盖及组装柜体所需要的不锈钢五金配件。其中一面侧板应具有仪表显示窗口及维修门。罩体长、宽、高尺寸分别为800mm、800mm、1750mm。柜体上要求的颜色房顶红色、顶部雕刻“国有资产、依法保护”8个字,房顶嵌压40W太阳能电池板,为系统提供电力。保护罩应在适当位置增加排气孔设计,强弱电分离隔层设计,如遇走线埋管情况埋管深度应不低于1米。具体设计尺寸要求如图6- 4所示,机井保护罩整体效果如图6- 5所示。

图6- 4 取水井保护罩设计图

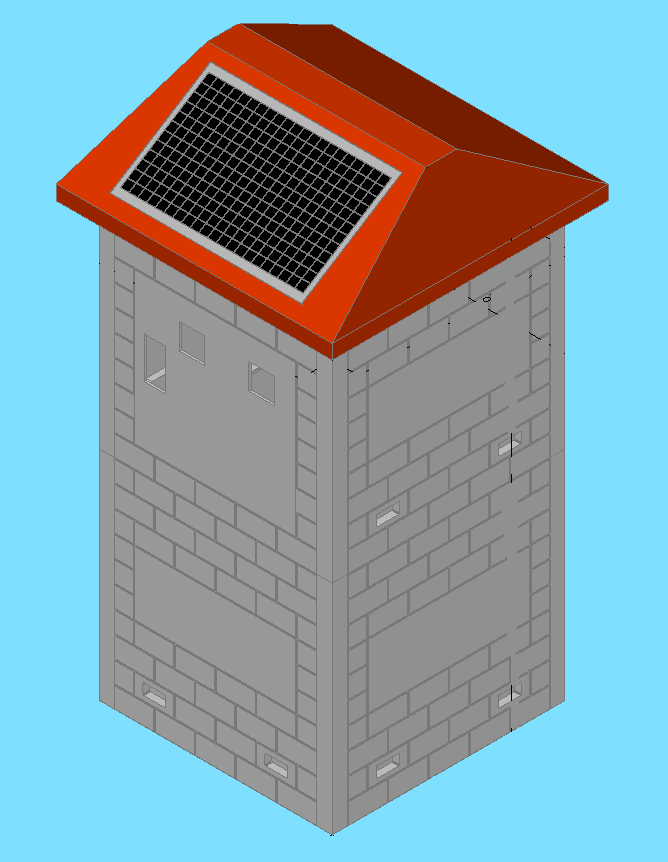

图6- 5 取水井保护罩整体效果示意图

6- 6 RTU保护外壳喷涂样式                6- 7 取水井保护罩喷涂样式


×
